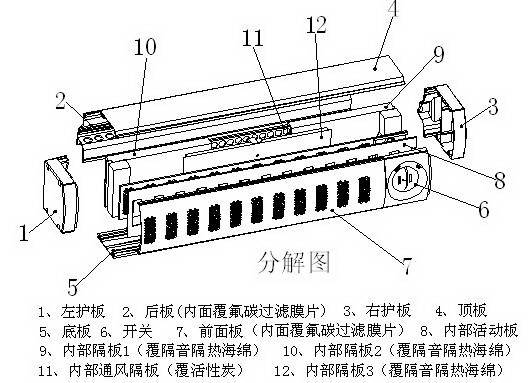

一、通风器分解图：

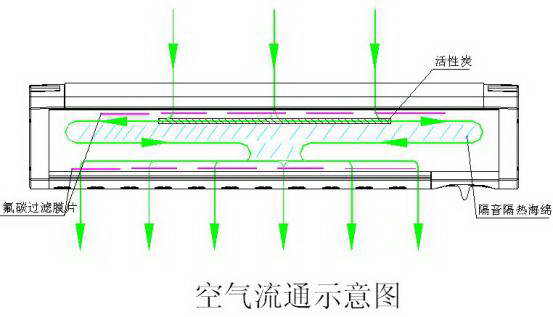

二、空气流通示意图及功能原理说明：

1、隔尘原理：



   1）后板2内装有氟碳过滤网，当室外新鲜空气进入时，氟碳过滤网可以过滤0.23微米以上的颗粒尘埃。



   2）经过过滤后的新鲜空气进入室内时，又要经过装有氟碳过滤网的前板7再次过滤，严格保证进入室内空气的空气质量。



2、隔音原理：



   1）采用隔音材料，在内隔板与内隔板之间装有隔音隔热海绵，能最大程度消除室外噪音。



   2）采用多管道消音系统，当声音进入进风口时，首先要被隔音材料隔音，声音通过多弯道进入室内，如空气的流向图，这样经过多弯道消音后，可以使噪音降到最低。



3、“除湿”、解决回潮原理：



回潮的原理：一般发生在冬天天气回暖的时候，这是因为冬天寒冷的天气突然变暖产生极大的温差，导致在空气中产生大量的水蒸气，使空气很潮湿，同时这部分升温的空气进入室内，当与室内低温度的固体物质接触时再度冷凝，在固体表面产生很多的水珠，一般也叫返潮现象。



我们的解决办法：



1）我们的双层氟碳过滤网及活性炭过滤网具有一定的吸水功能，能起到一定的除湿作用，当达到饱和后可以挥发，又可以发挥除湿作用。



2）回潮最主要是要保持室内的温度，所以要避免大面积通风，使用通风器既可以达到一定的通风量，也可以避免大面积通风。



3）室内外的空气具有一定的温差，可以导致室内的空气湿度增加，使用隔音通风器基本可以保持室内外的空气温度一致，避免室内空气湿度的增加。



三、产品特点：



1、适用范围广，用于各类建筑的门窗及玻璃幕墙；



2、在进出口覆有氟碳过滤膜片，可过滤直径大于0.23微米的灰尘颗粒；



3、在通风隔板处覆有活性炭，可吸附空气中有害气体和除去异味；



4、有双层多弯道消音系统，覆有隔音隔热海绵，并在消音材料表面热合高分子防尘膜；



5、内部金属部件均采用达克罗或电泳表面处理；



6、外观精美，安装简单，只需安装在各类门窗的固定玻璃上部或底部。



四、产品功能：



1、可主动式和被动式，主动式可分成高中低三个档位，被动式利用压差实现自然通风，风量可达80m3/h；



2、在通风的同时，实现除尘，除臭和隔音的效果；



3、可用作新风系统的新风进风口，亦可单独使用。
